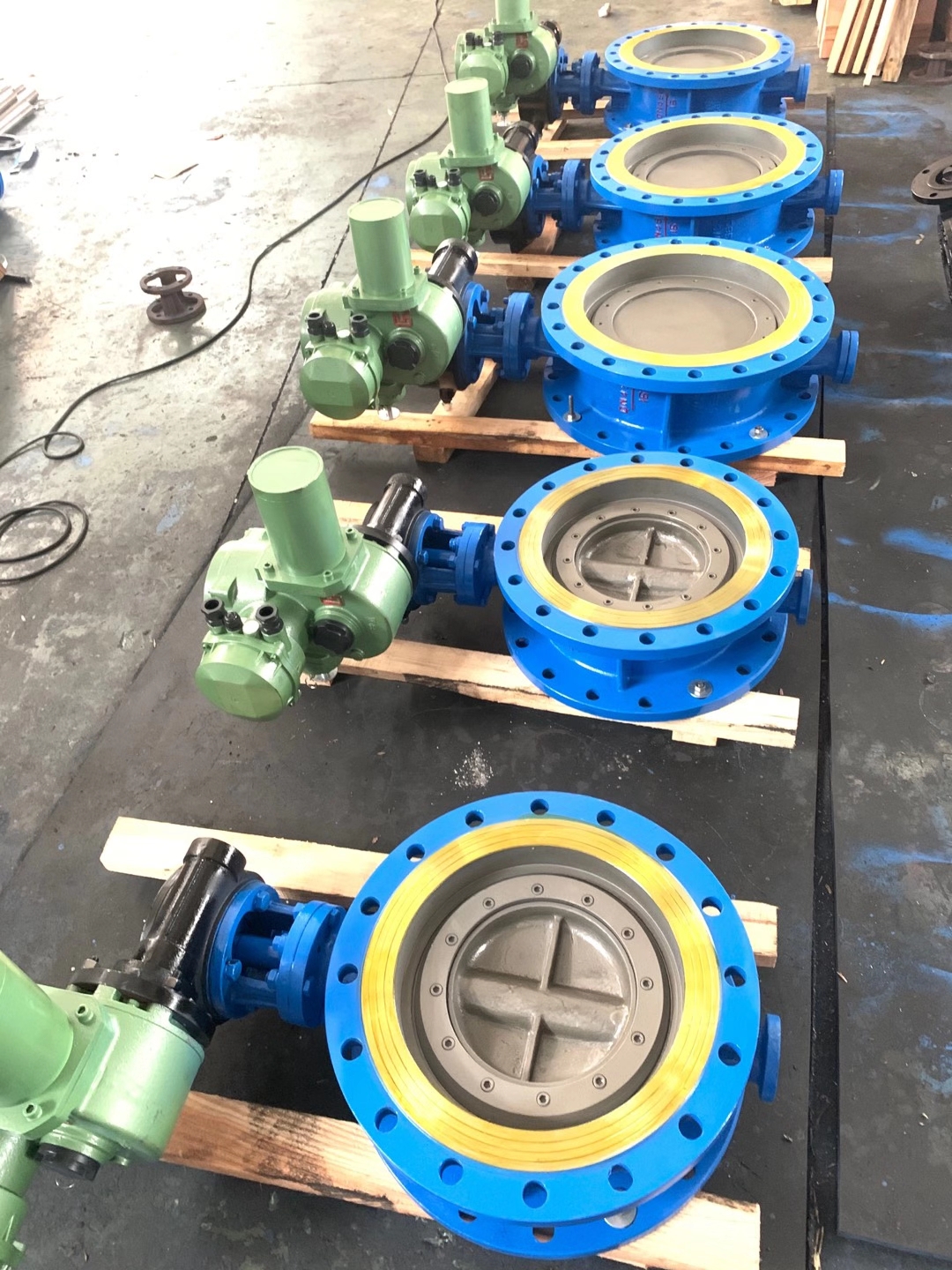

在能源與化工領域的大流量控制場景中，電動三偏心金屬硬密封蝶閥憑借無縫對接PLC/DOS系統、大口徑高性價比、雙向零泄漏三大核心優勢，正成為取代閘閥與球閥的革命性解決方案。本產品通過體積縮小50%、手電一體應急操作、±0.5°調節精度的創新設計，為水處理、核電等行業提供高可靠性控制。
| 控制系統 | 通信協議 | 直連優勢 |
|---|---|---|
| PLC系統 | Profinet/Modbus TCP | 實時閥位反饋（響應≤0.3秒） |
| DOS系統 | RS485轉以太網智能網關 | 老舊DCS無縫升級 |
| OPC UA | IEC 62541標準 | 跨平臺數據融合 |
技術突破：
預裝西門子/ABB/施耐德等15種PLC驅動庫，即插即用
DOS網關內置協議轉換芯片，淘汰繼電器柜（節省空間60%）
每秒采集扭矩、溫度、振動數據上傳SCADA系統
| 對比項 | 傳統閘閥 | 本產品 |
|---|---|---|
| 采購成本 | ￥38萬 (DN1000) | ￥16萬 |
| 安裝空間 | 需3m²檢修位 | 僅需1.2m² |
| 流阻系數 | 0.5 | 0.08 |
| 實現原理：三偏心斜錐面密封設計，通流面積提升40% |
金屬硬密封：司太立合金+碳化鎢涂層（硬度HRC70）
雙向承壓：42MPa反向密封不泄漏（API 598 Class VI）
極端驗證：
?? 通過9級地震測試（GB/T 17742）
?? -196℃深冷至650℃高溫零泄漏
拓?fù)鋬?yōu)化閥體：重量減輕45%（DN800閥僅重380kg）
蝸輪傳動機構：操作扭矩≤25N·m（同口徑閘閥≥180N·m）
女性工程師可單手轉動手輪
| 模式 | 功能 | 應用場景 |
|---|---|---|
| 電動模式 | 4-20mA信號精準調節（精度±0.5°） | 正常工藝控制 |
| 手動應急 | 斷電時1秒切換手輪 | 突發停電/系統故障 |
| 安全聯鎖 | 電動優先邏輯防止誤操作 | 高安全性場景 |
| 指標 | 傳統閘閥 | 本三偏心蝶閥 |
|---|---|---|
| 泄漏率 | ISO 5208 B級 | Class VI級 |
| 啟閉時間 | 45秒 | 8秒 |
| 10年維護成本 | ￥76萬 | ￥18萬 |
挑戰：含塵高溫氣體磨損閥門
方案：碳化硅密封面+自清潔閥座
成果：壽命從6個月延長至5年
| 功能 | 傳統蝶閥 | 本智能蝶閥 |
|---|---|---|
| 系統兼容性 | 需額外網關 | 原生支持PLC/DOS |
| 口徑性價比 | DN1000≥￥35萬 | DN1000≤￥16萬 |
| 應急操作 | 需拆執行器 | 1秒手電切換 |
| 密封可靠性 | 單偏心軟密封 | 三偏心金屬硬密封 |
| 數據利用率 | 無 | 預測性維護分析 |
